SurvalentONE SCADA

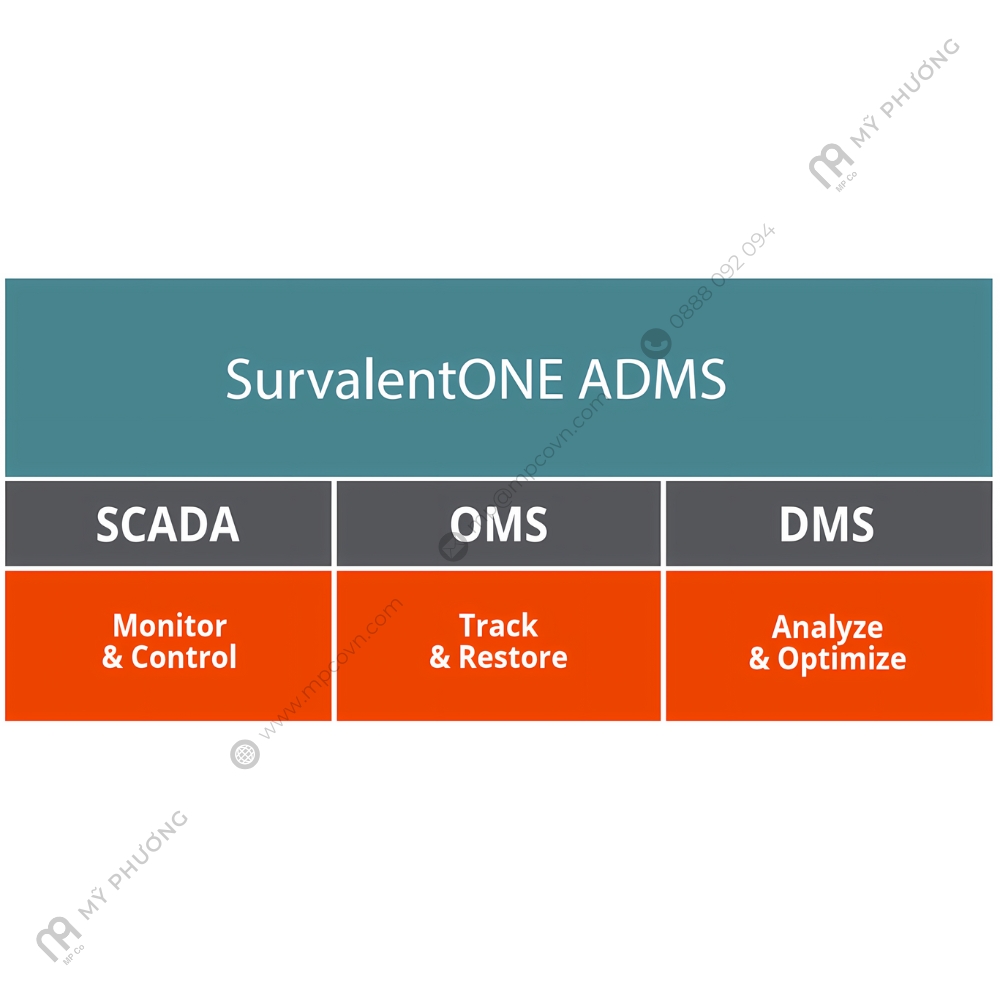

Với hơn 60 năm kinh nghiệm phục vụ trong ngành điện, Survalent Technology Corporation đã trở thành đối tác tin cậy của hơn 800 công ty điện lực tại hơn 40 quốc gia, nhờ nền tảng SurvalentONE ADMS – giải pháp tích hợp hoàn chỉnh giữa SCADA, DMS và OMS. Trong đó, SurvalentONE SCADA là giải pháp giám sát, điều khiển và thu thập dữ liệu thời gian thực hàng đầu, giúp các công ty điện lực, công nghiệp nâng cao hiệu quả vận hành, quản lí hệ thống điện.

Với khả năng dễ triển khai, tích hợp và mở rộng cùng giao diện thân thiện, chuyên nghiệp đối với người sử dụng, hệ thống mang lại giá trị tức thì và tạo nền tảng vững chắc để phát triển các ứng dụng ADMS cũng như tích hợp nguồn năng lượng phân tán (DER).

Thông số kỹ thuật chính

• Hãng sản xuất: Survalent Technology Corporation.
• Xuất xứ: Canada
• Mã sản phẩm: SurvalentONE SCADA

Các tính năng nổi bật của SurvalentONE SCADA

Cấu trúc phần mềm

– Các module được phát triển trên cùng 1 nền tảng (platform) nên có thể dễ dàng ứng dụng mở rộng và tích hợp các chức năng DMS, OMS.

– Tương thích trên nhiều hệ điều hành: Windows 10 (64 bit), Windows 11, Windows Server 2016/2019/2022 …

– Nhiều lựa chọn cho cấu trúc vận hành dự phòng (redundancy):

• Single Server (1 Host – No Standby)
• Dual Redundancy (1 Host – 1 Standby)
• Quad Redudancy (1 Host – 3 Standby)

– Chức năng cài đặt, sao lưu, khôi phục dữ liệu dễ dàng và nhanh chóng.

– Đáp ứng các tiêu chuẩn IEEE Std C37.1-1994, NERC-CIP, KEMA IEC61850, …

Công cụ cấu hình hệ thống toàn diện

– Công cụ chỉnh sửa dữ liệu (STC Explorer) được thiết kế theo mô hình dạng cây, giúp điều hướng nhanh đến các mục cần chỉnh sửa.

– Các công cụ hỗ trợ xây dựng nhanh cơ sở dữ liệu.

– Hỗ trợ tính năng nhân bản (Clone) và mô hình (Model):

• Nhân bản: cho phép tạo một trạm mới và tất cả các biến có trong đó dựa trên một trạm hiện hữu, tiết kiệm thời gian trong quá trình xây dựng cơ sở dữ liệu.
• Mô hình: cho phép tạo mới biến và các mục cơ sở dữ liệu khác dựa trên các điểm đã tạo trước, nâng cao tính nhất quán và hiệu quả.

– Các thay đổi, cập nhật được phần mềm thực hiện trực tuyến, không yêu cầu khởi động lại hệ thống máy chủ. Khả năng này đảm bảo tính sẵn sàng và độ tin cậy liên tục của hệ thống.

Thu thập và giám sát nâng cao

– Giám sát trạng thái thiết bị, thu thập dữ liệu đo lường theo thời gian thực.

– Điều khiển các thiết bị từ xa khi xảy ra sự cố, phục hồi cung cấp điện nhanh chóng, giảm thiểu chi phí và thời gian di chuyển ra hiện trường.

Khả năng kết nối truyền thông không giới hạn

– Hỗ trợ đa dạng các loại giao thức truyền thông: ICCP, IEC 60870-5-101/103/104, IEC 61850, DNP 3.0, Modbus RTU/TCP, SNMP, OPC,

– Không giới hạn kênh truyền, RTU, IED kết nối vào hệ thống.

– Công cụ giám sát trao đổi dữ liệu giữa phần mềm và các thiết bị theo từng loại giao thức mà không ảnh hưởng quá trình trao đổi dữ liệu hiện hữu.

Phân quyền và bảo mật

– Chức năng phân quyền người dùng: hiệu chỉnh cơ sở dữ liệu, map vận hành, điều khiển thiết bị, gắn thẻ/hủy gắn thẻ các biến, …

– Khả năng phân quyền cho từng loại tài khoản.

– Không giới hạn số lượng tài khoản được tạo.

Khả năng lập báo cáo linh hoạt

– Tương thích với các ứng dụng của Microsoft Office, reports có thể được tạo lập và xuất file một cách dễ dàng.

– Tùy chỉnh báo cáo theo nhu cầu riêng, lựa chọn các thông số, khoảng thời gian và định dạng xuất.

– Hỗ trợ xuất báo cáo theo các định dạng phổ biến: Excel, CSV, PDF, …

– Tự động tạo báo cáo theo lịch trình định sẵn.

Lưu trữ dữ liệu quá khứ

– Giúp đồng bộ cơ sở dữ liệu từ hệ thống SCADA sang hệ thống cơ sở dữ liệu SQL Server hoặc Oracle theo thời gian thực.

– Khai thác dữ liệu lịch sử, tìm kiếm thông tin và hiển thị dưới dạng bảng và biểu đồ trực quan, nâng cao khả năng phân tích và đánh giá vận hành lưới điện.

SmartVU

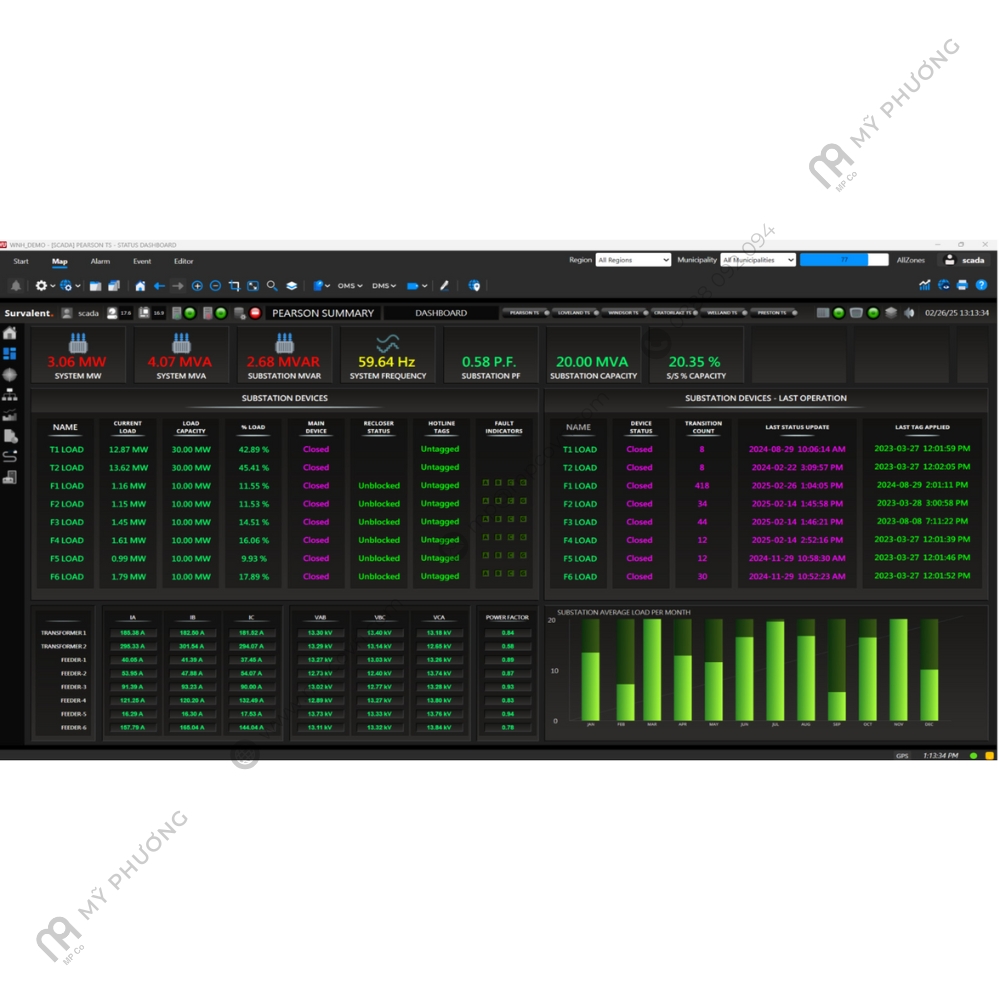

– SmartVU – giao diện đồ họa trực quan, thân thiện, được tối ưu hóa và phù hợp với nền tảng Windows.

– Thiết kế theo giao diện tab, SmartVU cho phép chuyển đổi giữa các chế độ xem và cài đặt khác nhau, hỗ trợ việc điều hướng nhanh chóng và thuận tiện.

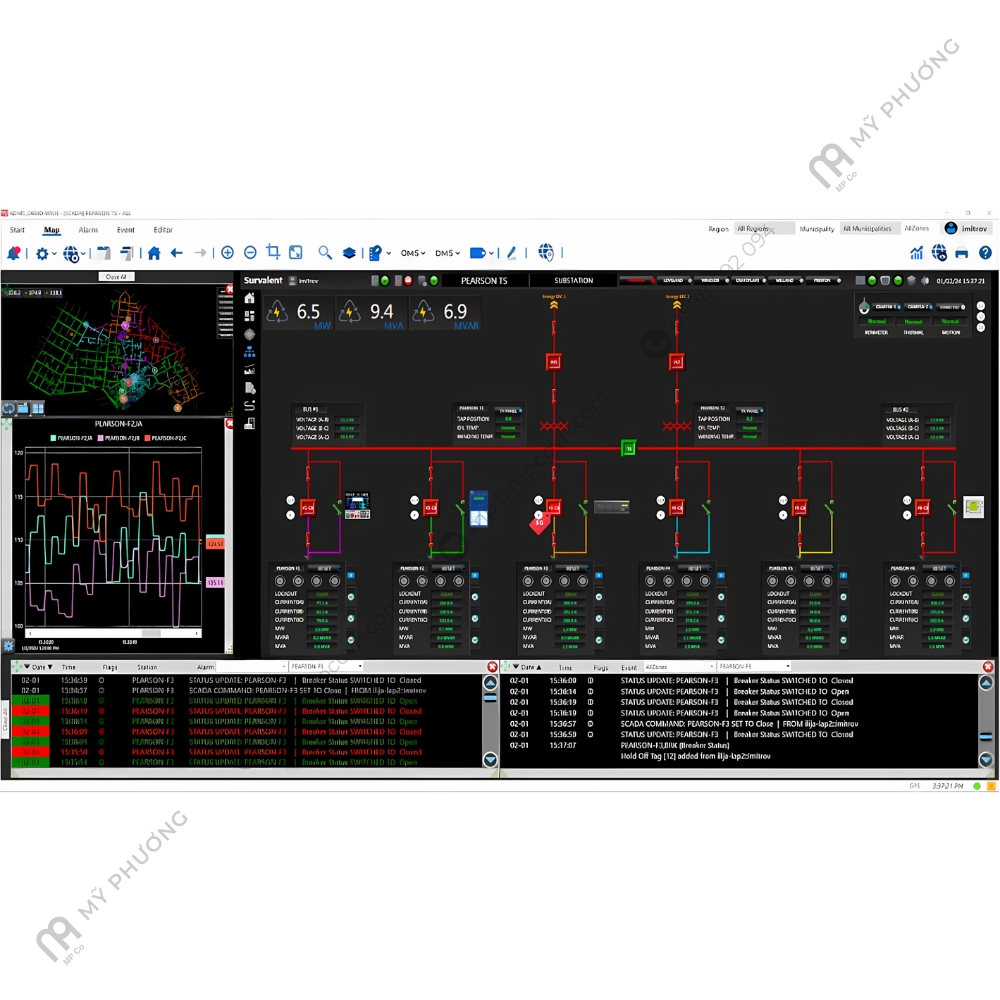

• Map tab: cung cấp các chế độ xem linh hoạt theo thời gian thực, đồng thời giám sát hoặc điều khiển xa các thiết bị hiện trường.

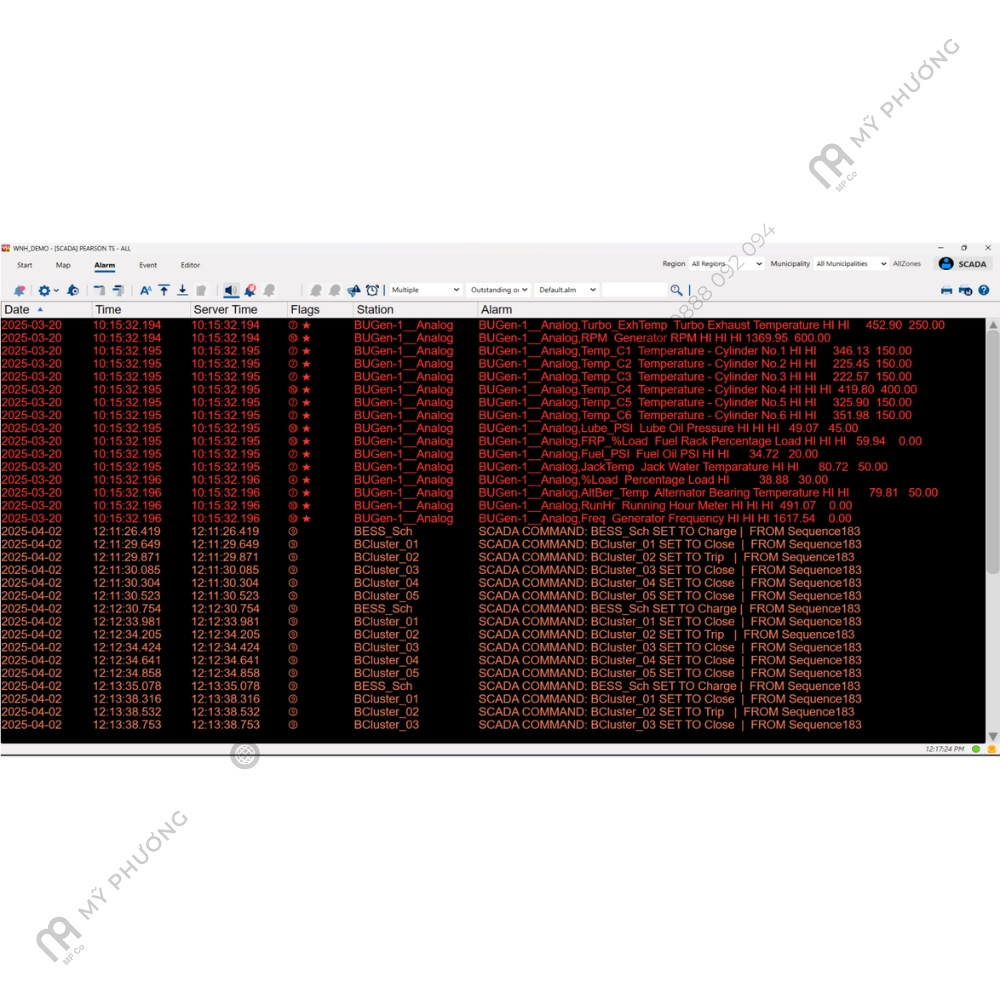

• Alarm tab: đưa ra các cảnh báo khi có thay đổi bất thường theo mức độ ưu tiên, giúp người dùng chủ động đưa ra quyết định kịp thời.
• Event tab: ghi nhận lại lịch sự hoạt động của hệ thống một cách rõ ràng và chi tiết, giúp đưa ra quyết định chính xác hơn.
• Editor tab: hỗ trợ cập nhật map theo các thao tác kéo-thả cùng khả năng chỉnh sửa đồng thời bởi nhiều người dùng có phân quyền chỉnh sửa, lưu lại nhật ký thay đổi.

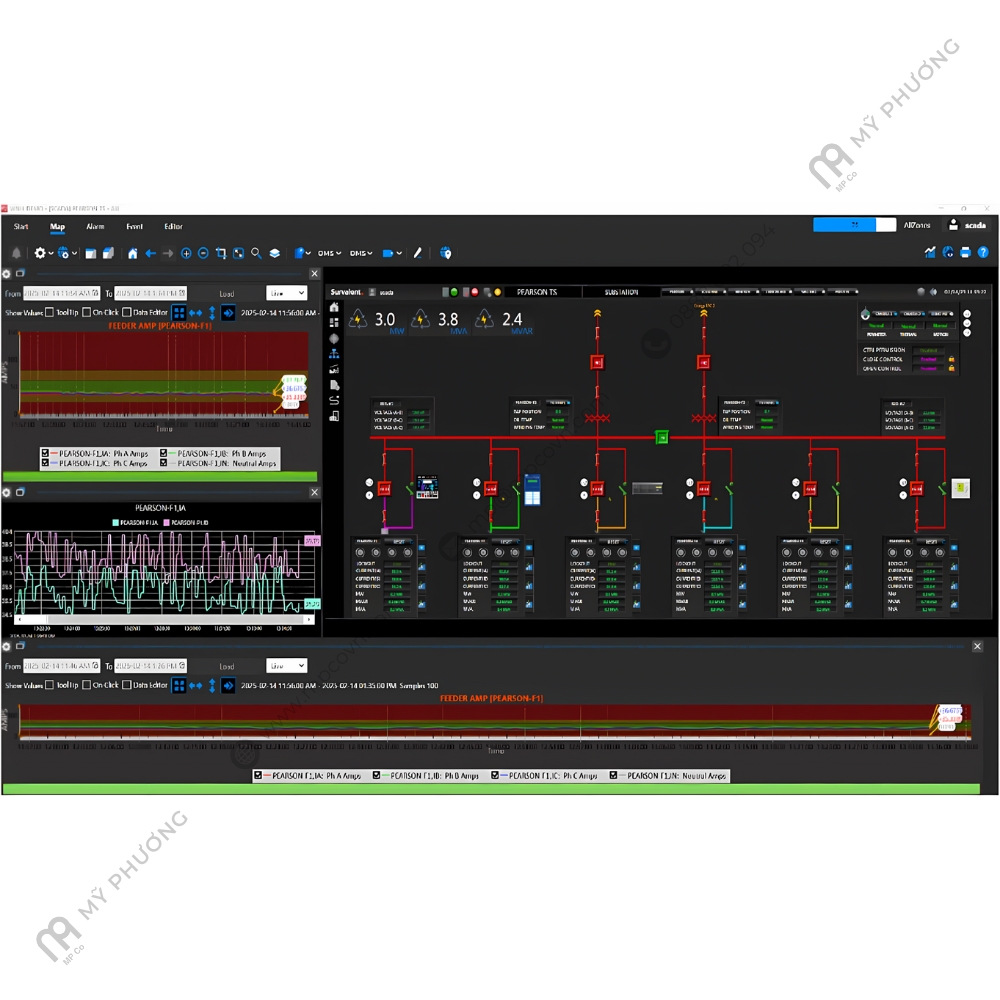

– Chức năng Trend Graph cho phép tạo các biểu đồ giá trị tức thời hoặc lịch sử đơn giản chỉ bằng một click chuột.

– Chức năng gắn thẻ và ghi chú giúp người dùng nhanh chóng nhận diện và theo dõi thiết bị.

– SmartVU là giao diện thống nhất cho các ứng dụng của SurvalentONE khi các chức năng OMS, DMS đều được tích hợp và sử dụng trong cùng nền tảng trực quan duy nhất.

Các ứng dụng tùy chọn khác

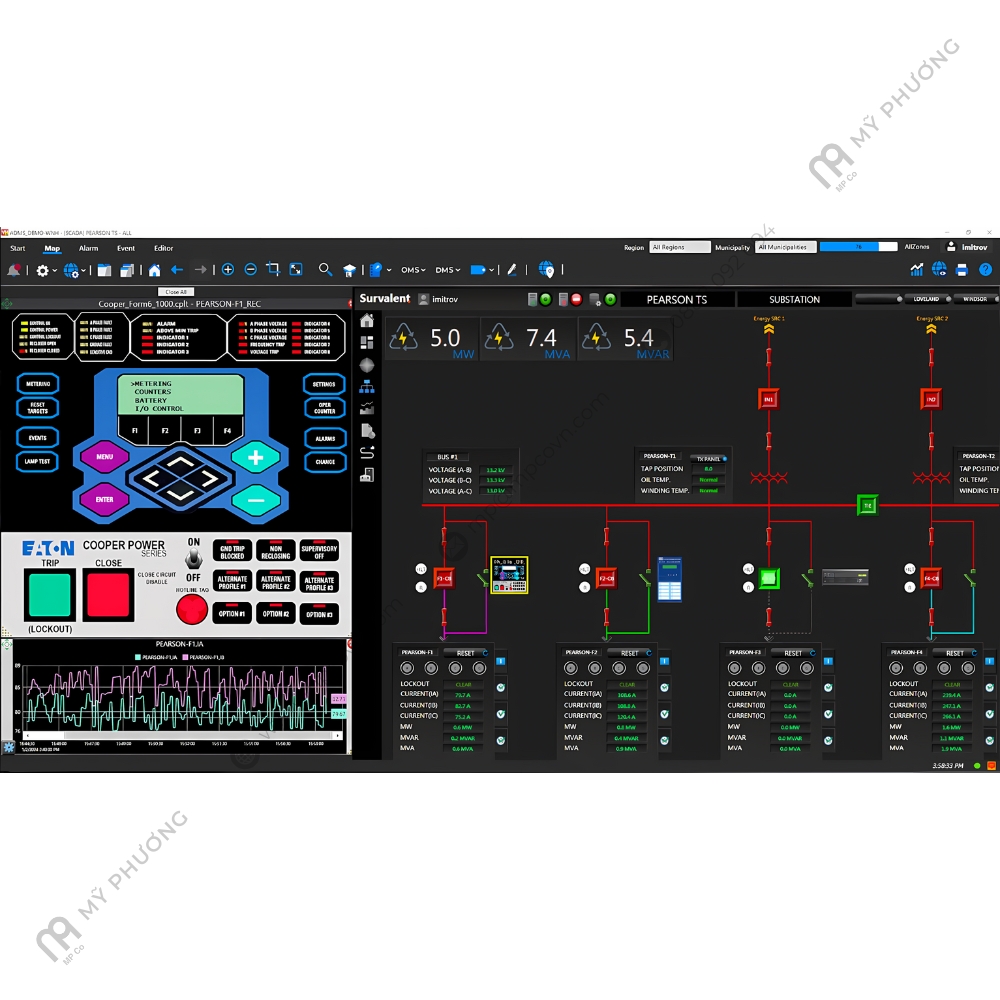

Control Panel: cho phép import và sử dụng giao diện IED thực tế bằng hình ảnh của mặt trước thiết bị, đồng thời có thể tạo các nút nhấn tương tự như khi thao tác với thiết bị thực.

Excel Add-in: ứng dụng giúp dễ dàng tạo báo cáo, biểu đồ và truy vấn thông qua Microsoft Excel. Ngoài ra, người dùng còn có thể truy cập dữ liệu thời gian thực cũng như dữ liệu lịch sử.

IED Wizard: công cụ giúp tự động hóa quá trình tạo biến cơ sở dữ liệu cho các IED được hỗ trợ. Người dùng có thể tự tạo các templates riêng hoặc sử dụng các template có sẵn.

Replicator & Archiver: cung cấp khả năng sao chép dữ liệu thời gian thực từ ADMS sang cơ sở dữ liệu SQL Server.

Tài liệu đính kèm

– SCADA Brochure

– SmartVU Brochure

– Topology Processor Brochure
